Bok tamo! Kao dobavljača rotacijskih spojeva za komprimirani zrak, često me pitaju kako izmjeriti stopu curenja ovih zgodnih malih uređaja. To je ključni aspekt, posebno kada imate posla sa sustavima komprimiranog zraka, budući da svako curenje može dovesti do neučinkovitosti i povećanih troškova. Dakle, zaronimo odmah i istražimo različite načine za mjerenje stope curenja rotacijskog zgloba za komprimirani zrak.
Zašto je mjerenje stope curenja važno
Prije nego što prijeđemo na dio s uputama, dotaknimo se nakratko zašto je mjerenje stope curenja toliko važno. Komprimirani zrak je skup za proizvodnju, a čak i malo curenje može dovesti do značajnih gubitaka energije tijekom vremena. Rotacijski spoj koji curi također može utjecati na performanse vašeg cijelog sustava komprimiranog zraka, što dovodi do smanjene produktivnosti i potencijalnog oštećenja opreme. Preciznim mjerenjem stope curenja, možete rano identificirati i riješiti sve probleme, dugoročno štedeći novac i glavobolje.
Vizualni pregled
Prvi korak u mjerenju stope propuštanja rotacijskog spoja je provođenje vizualnog pregleda. Ovo je jednostavan i brz način za prepoznavanje bilo kakvih očitih znakova curenja, poput šištanja, vidljivih mjehurića zraka ili vlage oko spoja. Započnite isključivanjem dovoda komprimiranog zraka i dopustite sustavu da se smanji tlak. Zatim pažljivo ispitajte ima li na rotirajućem zglobu znakova oštećenja ili istrošenosti, poput pukotina, ogrebotina ili labavih priključaka. Obratite posebnu pozornost na brtve i brtve jer su to najčešća područja gdje može doći do curenja.
Ako primijetite bilo kakve znakove curenja tijekom vizualnog pregleda, važno je odmah riješiti problem. Ovisno o ozbiljnosti curenja, možda ćete ga moći popraviti zatezanjem priključaka ili zamjenom brtvila. Međutim, ako je oštećenje veće, možda ćete morati zamijeniti cijeli rotacijski zglob.
Ispitivanje pada tlaka
Nakon što ste dovršili vizualni pregled, sljedeći korak je provođenje testa pada tlaka. Ovo je točniji način za mjerenje stope curenja rotacijskog zgloba i može vam pomoći da odredite točnu količinu zraka koja curi iz zgloba. Za izvođenje testa pada tlaka trebat će vam manometar i štoperica.
Započnite zatvaranjem svih ventila u sustavu komprimiranog zraka osim onog koji vodi do rotacijskog zgloba koji želite ispitati. Zatim otvorite ventil i dopustite da se sustav podigne do željenog radnog tlaka. Nakon što sustav postigne željeni tlak, zatvorite ventil koji vodi do rotacijskog zgloba i pokrenite štopericu. Pratite manometar i bilježite pad tlaka tijekom određenog vremenskog razdoblja, obično 10 do 15 minuta.
Da biste izračunali stopu curenja, morat ćete koristiti sljedeću formulu:
Stopa curenja (CFM) = (početni tlak - konačni tlak) x volumen sustava / (vrijeme x 14,7)
Gdje:
- Početni tlak je očitanje tlaka na početku ispitivanja
- Završni tlak je očitanje tlaka na kraju ispitivanja
- Volumen sustava je ukupni volumen sustava komprimiranog zraka, uključujući cijevi, ventile i rotacijski spoj
- Vrijeme je trajanje testa u minutama
- 14,7 je atmosferski tlak u psi
Na primjer, recimo da ste proveli ispitivanje pada tlaka na rotacijskom zglobu i zabilježili početni tlak od 100 psi, konačni tlak od 98 psi, volumen sustava od 10 kubičnih stopa i trajanje ispitivanja od 10 minuta. Korištenjem gornje formule, stopa curenja bi bila:
Stopa curenja (CFM) = (100 - 98) x 10 / (10 x 14,7) = 0,14 CFM
To znači da rotacijski zglob propušta približno 0,14 kubičnih stopa zraka u minuti.
Ultrazvučno otkrivanje curenja
Druga metoda za mjerenje stope propuštanja rotacijskog spoja je korištenje ultrazvučnog otkrivanja propuštanja. Ovo je neinvazivan i vrlo precizan način otkrivanja curenja u sustavima komprimiranog zraka, čak iu teško dostupnim područjima. Ultrazvučni detektori curenja rade detekcijom visokofrekventnih zvučnih valova koji nastaju kada zrak curi iz sustava pod tlakom.
Za korištenje ultrazvučnog detektora curenja jednostavno uključite uređaj i podesite postavke osjetljivosti. Zatim detektorom polako skenirajte područje oko rotacijskog zgloba, osluškujući ima li visokofrekventnih zvukova. Ako se otkrije curenje, detektor će emitirati zvučni signal i prikazati mjesto i ozbiljnost curenja na zaslonu.
Jedna od prednosti korištenja ultrazvučnog otkrivanja curenja je ta što može otkriti curenje koje je premalo da bi se otkrilo drugim metodama, kao što je vizualni pregled ili ispitivanje pada tlaka. To ga čini vrijednim alatom za prepoznavanje i popravljanje curenja prije nego što uzrokuju značajne gubitke energije ili oštećenje opreme.
Test mjehurića
Jednostavan i jeftin način mjerenja stope propuštanja rotacijskog spoja je provođenje testa s mjehurićima. Ova metoda uključuje nanošenje otopine sapuna na spoj i traženje stvaranja mjehurića koji ukazuju na prisutnost curenja. Za izvođenje testa mjehurića trebat će vam boca s raspršivačem napunjena otopinom sapuna, poput sredstva za pranje posuđa i vode.
Započnite isključivanjem dovoda komprimiranog zraka i dopustite sustavu da se smanji tlak. Zatim nanesite otopinu sapuna na rotirajući spoj, pazeći da pokrijete sva područja gdje postoji vjerojatnost curenja. Nakon što se otopina nanese, uključite dovod komprimiranog zraka i provjerite stvaraju li se mjehurići. Ako se pojave mjehurići, to je znak da u spoju postoji curenje.
Da biste odredili stopu istjecanja, možete procijeniti veličinu mjehurića i koristiti grafikon ili formulu za izračunavanje količine zraka koji istječe. Međutim, važno je napomenuti da test s mjehurićima nije točan kao druge metode, poput ispitivanja pada tlaka ili ultrazvučnog otkrivanja curenja, te bi se trebao koristiti samo kao preliminarna provjera.
Zaključak
Mjerenje brzine propuštanja rotacijskog spoja za komprimirani zrak važan je dio održavanja učinkovitosti i pouzdanosti vašeg sustava komprimiranog zraka. Koristeći metode navedene u ovom postu na blogu, možete rano identificirati i popraviti sva curenja, štedeći novac i smanjujući rizik od oštećenja opreme.

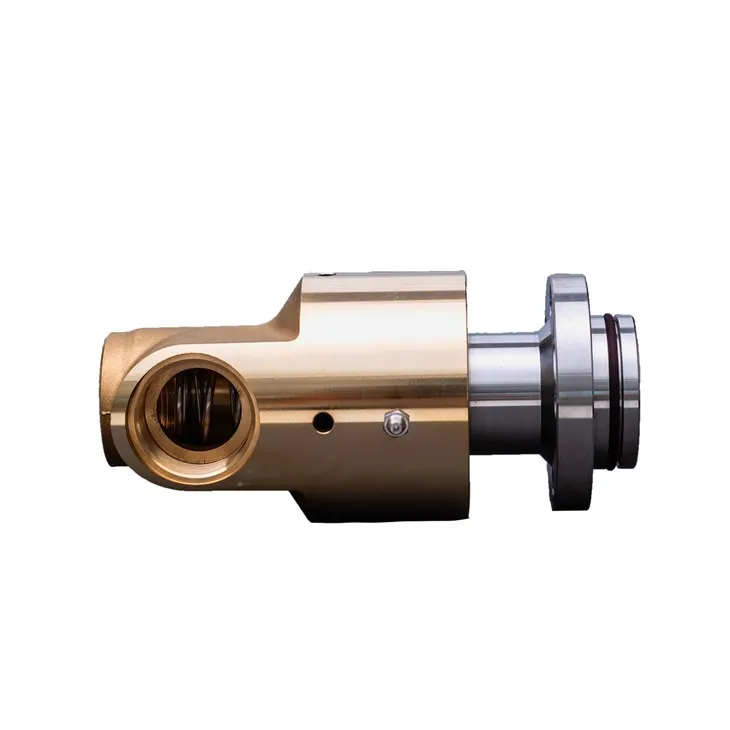

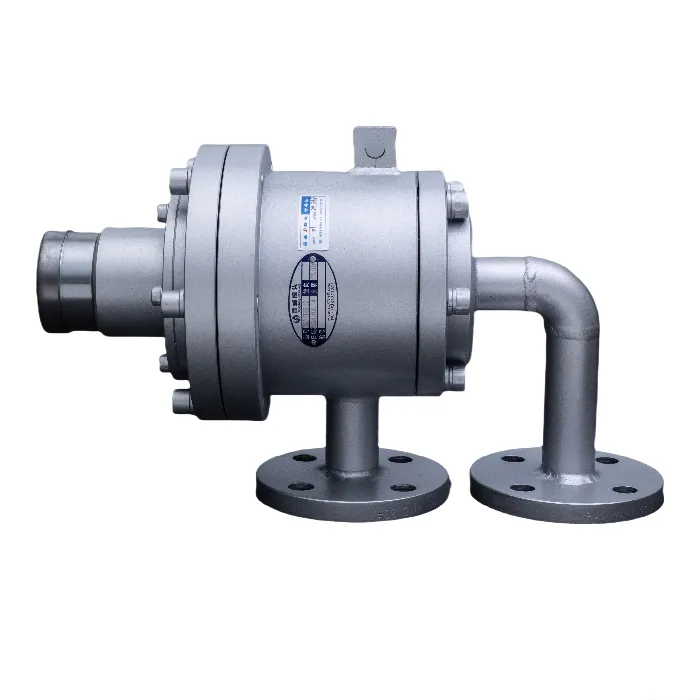

U [Naziv dobavljača] nudimo širok raspon visokokvalitetnih rotacijskih spojeva za komprimirani zrak, uključujućiRotacijski cijevni spoj,Rotary Joint Air, istandardni zračni rotacijski spoj. Naši rotacijski spojevi dizajnirani su za pružanje pouzdanih i učinkovitih performansi, čak i u najzahtjevnijim primjenama.
Ako imate bilo kakvih pitanja o mjerenju brzine curenja rotacijskog spoja ili vam je potrebna pomoć pri odabiru pravog rotacijskog spoja za vašu primjenu, slobodno nas kontaktirajte. Ovdje smo da vam pomognemo pronaći najbolje rješenje za vaš sustav komprimiranog zraka.
Reference
- Institut za komprimirani zrak i plin (CAGI). (2023). Otkrivanje i popravak propuštanja sustava komprimiranog zraka.
- Parker Hannifin Corporation. (2023). Kako otkriti i popraviti propuštanja komprimiranog zraka.
- SMC Corporation of America. (2023). Detekcija curenja u sustavima komprimiranog zraka.
